Ein Gläschen zu viel! - Alkoholtester mit einem MQ-3 Sensor und Arduino und einem Fertiggerät aus China


Mit dem MQ-3 Sensor kann man Alkohol/Ethanol im Atem feststellen. Einen kleinen Alkoholtester damit zu bauen ist überhaupt kein Problem. Benötigt werden dazu nur der Sensor, ein Arduino und ein kleines OLED Display.

Wer sich näher mit dem MQ-3 befassen will, der findet im Internet auch das Datenblatt (in englisch) dazu. Mann kann den MQ-3 auch so kalibrieren, dass er BAK Werte (Blutalkohol-Konzentration) liefert. Ich habe bei meinem Experiment einen unkalibrierten Sensor benutzt, die Werte sind in 4 Gruppen angeglichen.

Die Software kann man sich bei GitHub herunterladen. Dort gibt es Paket, dass alle nötigen Informationen und Programme liefert: Eric's Arduino Breathalyzer . Im Download Paket sind zwei Versionen des Codes enthalten. Wenn man sich (noch) kein OLED Display leisten kann, dann kann man eine Version bauen, die das Ergebnis über den seriellen Monitor ausgibt. Ich habe die Version mit dem OLED Display gebaut.

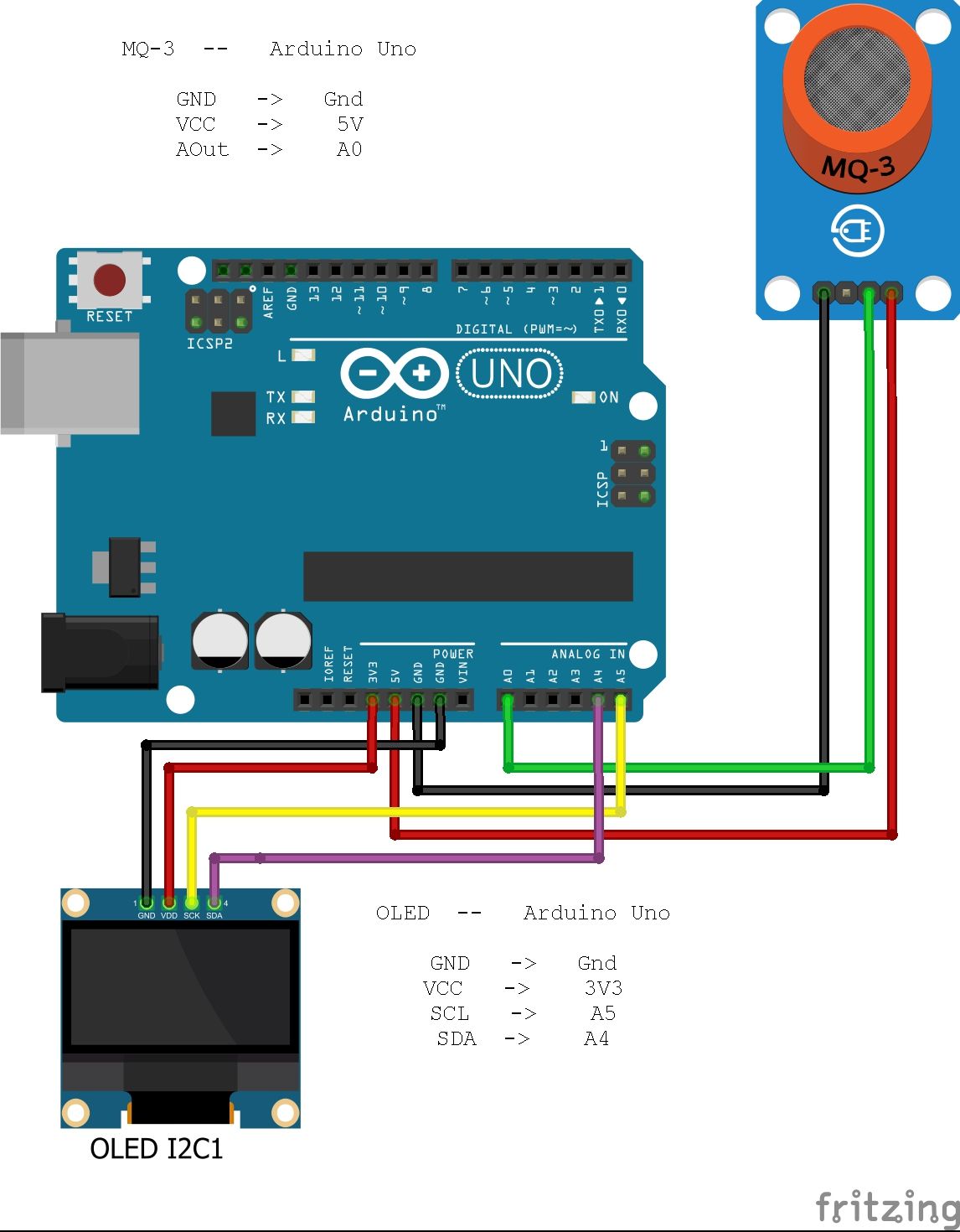

Auf meinem FRITZING Plan habe ich alles aufgezeichnet:



Nach dem Aufladen der Software müssen eventuell noch die Bibliotheken eingebunden werden. An einem Testpunkt wird das Display getestet und muss eventuell geändert werden. Das Programm lief bei mir - trotz der Fehlermeldung mit wenig Speicher - auf dem Arduino UNO bisher ohne Probleme. Ein Test mit einem Arduino NANO hat (bisher) noch funktioniert.

Das zweite Gerät, dass an meinem "Trinkgelage" teilgenommen hat, ist auch wieder von meinem Chinesen, Banggood und Festgerät, mit dem man den Atemalkoholgehalt testen kann: Breath Alyzer

Das kleine, handliche Gerät hat einen roten Minibildschirm, der allerdings gut zu lesen ist. Angezeigt werden dann die Zeit der Aufwärmphase. die Zeit in der an in das Gerät hineinblasen soll und dann die entsprechenden Werte in BAC oder g/l.

Das sind nun die beiden "Alkoholtester" die auch ausprobieren wollte. dazu hatte ich mir eine 1l Flasche mit trockenem pfälzische Riesling beriet gestellt. Die Flasche wollte ich schon leertringen und das Ergebnis anzeigen.

Es blieb bei 3 Gläsern in einer kurzen Zeit, dann habe ich die Messungen eingestellt. Aber es gab doch ein eindeutiges Ergebnis, dass ich in meinem folgenden Videofilm zeigen werden. Aber das wichtigste, die Flasche ist noch leer geworden und ich habe auch meinen  Schlafplatz gefunden 😍
