Am laufenden Band - Laufschrift mit Wemos D1 und Max7219


Eigentlich sollte es ein Abozähler werden. Aber dann habe ich doch meine Meinung geändert und eine Laufband aus einem Wemos D1 (ESP8266) und einem Max7219 Dot-Matrix Display gebaut.



Den entsprechenden, sehr umfangreichen  Sketch habe ich bei Github gefunden:


Dort wird dann auch sehr ausführlich der Aufbau und die Konfiguration erklärt. In meinem Video habe ich das etwas kurz behandelt, daher sollte man sich unbedingt diese Seite von QROME anschauen.

Zum Aufbau des Laufbandes braucht man nur 2 Bauteile und 5 Verbindungskabel. Und natürlich ein passendes Gehäuse.

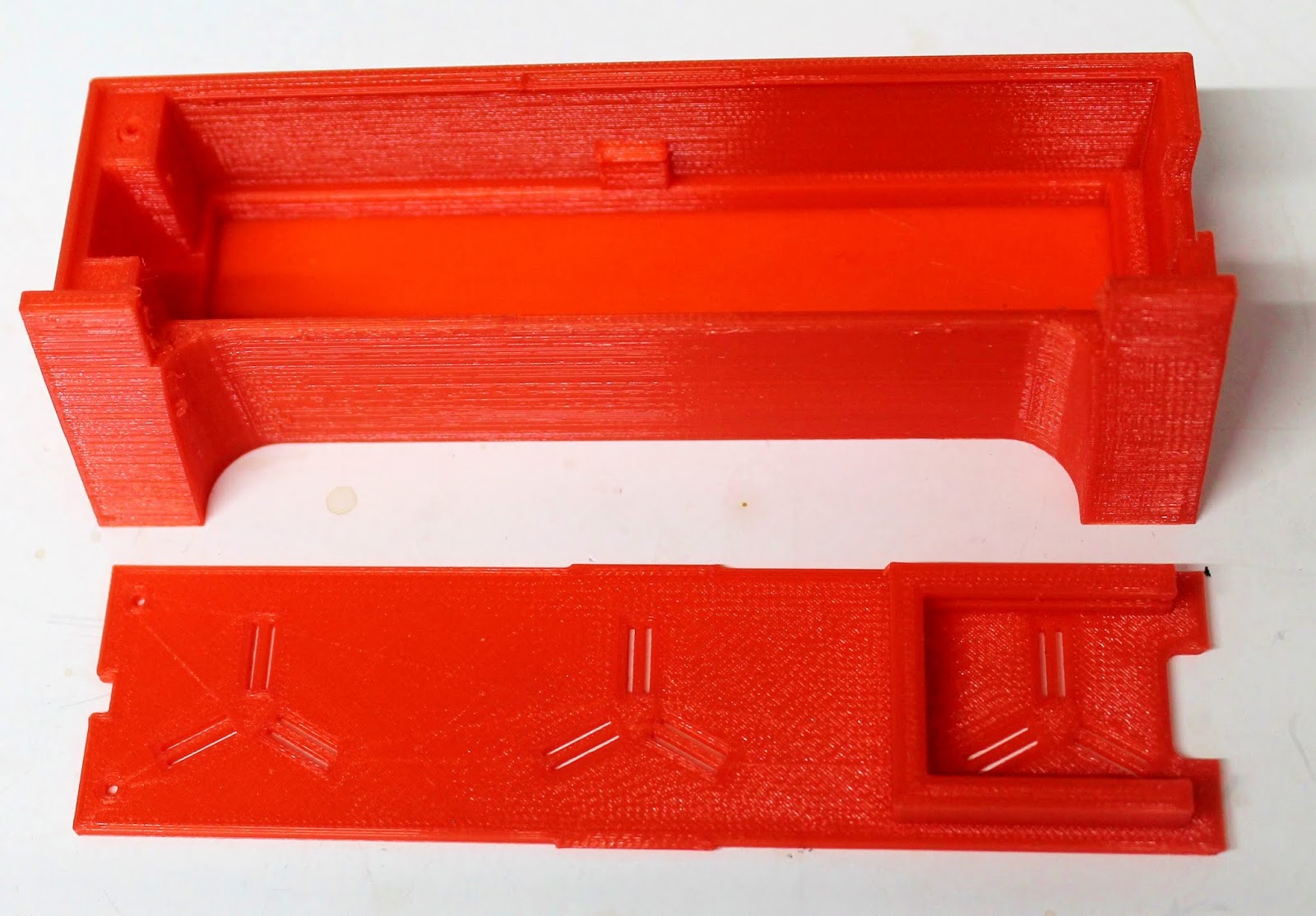

Da sollte man beim Druck aufpassen, dass die Vorderfläche sauber bleibt. Diese sorgt für den Schutz des Displays und gibt auch den entsprechenden Durchblick. Ich musste das Gehäuse 2 mal drucken, da ich nicht mit dem ersten Druck zufrieden war.

Gefunden habe ich das Gehäuse bei Thingiverse:
https://www.thingiverse.com/thing:2867294



Hier die Druckdaten zu den Gehäusen

  • 3D Drucker: Anet A8 (Bangood) (Amazon.de)
  • Vorlage: Thingiverse - https://www.thingiverse.com/thing:2867294
  • Filament: PLA 1.75 mm Rot/Gelb OWL/Amazon: https://amzn.to/2Sp9o33
  • Temperatur: 195 °C
  • Druckbett: 60 °C Glasplatte mit Alkohol gereinigt
  • Düse/Nozzle: 0,4 mm
  • Resolution: 0,2 mm
  • Druckgeschwindigkeit: 60 mm/sec
  • Infill: 25%
  • Slicer: Simplify3d V4.1
  • Support: keiner
  • Druckdauer: 4 Stunden 50 Minuten
Und alles Weitere gibt es dann in meinem Video:
