Montag, 4. September 2017

"Das Mass aller Dinge" - Kalibrierung der X und Y Achse des CTC Prusa I3

Mein braver CTC hat nun schon einige Tage fleißig gearbeitet und einen Berg grüner Teile für das Upgrade/Update seiner Selbst 👀 gedruckt. Und natürlich mussten die alle genau gedruckt sein, da ich Nacharbeiten und Neudrucken vermeiden wollte.


Es gibt nun  im Netz viele Vorschläge und Anleitungen zur Kalibrierung von Druckern, die auf der Prusa Konstruktion basieren. Mir hat dabei das Video von Gasolin1 sehr geholfen.

Ich habe aber dennoch meinen eigenen Weg gewählt und mir eine "Messlatte" gebastelt. Über Tinkercad geht das nun ja sehr einfach - dieses kostenlose Programm kann ich nur empfehlen.

Vorher - Nachher
In meinem dazugehörigen Video habe ich alles genau der Reihe nach dargestellt und so will ich in diesem Beitrag wenig von der Prozedur berichten.

Was ich aber noch einmal darstellen will, ist die Formel, die man zur Berechnung des korrigierten Wertes der Schritte der Schrittmotoren braucht.


  • Formelbeschreibung - in Klammer () Beispielwerte
  • a = alter Wert der Schritte (78,74)
  • b = original Soll Länge Zielwert (150)
  • c = wirklich gemessene Länge (147,26)


Neuer Wert:

Beispiel:


Und diese errechneten Werte für die X und Y-Achse werden dann an den Drucker weitergegeben. Wie das geht sowie alles Weitere gibt es in meinem Videobeitrag auf Youtube:





    Summary: The CTC Prusa I3 should be calibrated before each printing. Here is a simple guide with a printed "measuring stick".


Sonntag, 6. August 2017

Auf den Hund gekommen

Nach dem Wechsel des Extruders bei meinem CTC Prusa I3 "Holzklasse" habe ich einige Teile in zufriedenstellender Qualität mit der neuen Installation gedruckt. Nun sollte der Drucker aber mal richtig gestresst werden und ich habe mir den "Hund" von MustangDave vorgenommen. Und hier das Ergebnis:




  • 3D Drucker: CTC Prusa I3
  • Vorlage: Thingiverse.com - Dog
  • Filament: "Das Filament" Bronze 1.75 mm
  • Temperatur: 195 °C
  • Druckbett: 65 °C und BuildTak
  • Düse/Nozzle: 0,4 mm
  • Resolution: 0,2 mm
  • Infill: 25 %
  • Geschwindigkeit: 60 mm/s
  • Sclicer: Simplify3d V4
  • Support: Keiner
  • Druckdauer: 9 Stunden 44 Minuten
Bei diesem Druck gab es dann ein paar Besonderheiten.

Es wurde ohne Support gedruckt und es fehlte der Kühler/Lüfter am Hotend. Daher sieht man auch die Layerschichten gut - besonders bei der Nahphotographie. Und der Druck ohne Support brachte einige Layerprobleme am Hals und am Ohr.


Diese Bilder sind stark vergrößert - in Natura ist es doch ganz OK.

Und noch ein kleines "Wunder" ist bei diesem Druck passiert. (Ich bin mir noch nicht sicher, an was dieses Problem liegt.)

Das Modell wurde mit der neuen Version 4 von Simplify3D bearbeitet. Für den "Infill" wurde das Pattern "Wiggle" eingeschaltet. Ich habe diese Funktion zum ersten Mal benutzt und war doch schon etwas erstaunt über die Dichte der Füllung. Der Sclicer hat mir eine Druckdauer von 6 Stunden und 18 Minuten angezeigt. Aber wie auf dem folgenden Bild zu sehen ist, dauerte es doch fast 10 Stunden. Und das bemerkenswerte daran ist: nach 59% war der Druck fertig!!



Woran dieses Verhalten liegt, kann ich noch nicht sagen. Ich wede aber diese Phänomen weiter untersuchen und hier in meinem Blog davon berichten.

Vom 3D Druck des "Dog"s habe ich auch ein Zeitraffervideo gemacht, aber die Qualität ist nicht so berauschend. Da lass ich das Video doch gerne mal weg.

    Summary: 3D print of the "Dog" with small problems.

Mittwoch, 2. August 2017

CTC Prusa I3 - Aufbau meines "Holzklasse" Druckers Teil 7 - Wechsel des Extruders

"Normaler" Extruder
Nun hat mein CTC Prusa I3 doch einige Wochen auf der Werkbank gestanden und auf den Ersatz des Extruders gewartet. Da ich die originale Halterung weiter benutzen wollte, brauchte ich auch einen Extruder, der dazu passt. ein Model mit einem überhängenden Bügel für die linke oder rechte Seite passte da nicht. Bei Banggood gab es dann das passende Model und es hat "ein paar Tage" gedauert, bis die Sendung hier angekommen ist.

Nun war es kein großes Problem mehr, den neuen Extruder einzubauen. Ich habe dazu die alte Halterung etwas modifiziert und mir ein neues Teflonröhrchen mit einer Länge von 4 cm und einem M6 Gewinde besorgt. Gefunden habe ich die bei Ebay. Meine Chinesen konnten die mir nicht anbieten. Dieses Röhrchen  habe ich etwas mit einem 8er Bohrer erweitert. so dass das Filament besser eingeführt werden kann.

M6 Teflonröhrchen
Halterung, Hotend und Extruder, sowie Kühlblech und Lüfter wurden dann angebaut. Ich freute mich schon auf ein kühles Getränk, aber ...

Der Extruder KLOPFTE und KLOPFTE und KLOPFTE wie in den Anfangstagen des Aufbaus und es floss fast kein Filament. Nun musste es an die Suche der Lösung gehen. Das Getränk wurde warm

Warum sollte es bei mir anders sein. Das nahe liegende fällt einem immer erst zum Schluss ein.

Meine Lösungsansätze:
  • Extruder noch einmal aus- und einbauen. Dabei auf die Stellung von Ritzel und Andruckrolle achten.
  • Den Motortreiber Baustein justieren und/oder auswechseln.
  • Das Kabel zu Motor und Systemplatine auswechseln.
Keine dieser Massnahmen hat geholfen.

Und dann wechselte ich doch einfach mal den Motor aus. Und BINGO. Das war die Lösung des Problems. Und seither läuft der CPC I3 (fast) ohne Probleme.

Fertig aufgebauter Extruder


Ich habe mir nur gedacht, vielleicht war der Motor schon defekt, bevor ich ihn eingebaut habe. Hätte ich das schon früher bemerkt, hätte ich mir eventuell den Umbau gespart.

Aber nun ist er gemacht und nicht zum Nachteil des "Holzklass-Drucker"

Und hier gibt es dann auch das Begleitvideo dazu:



    Summary: In the 7th part of the series I change the extruder.


Montag, 5. Juni 2017

Leere Versprechungen - Hilfe beim CTC Prusa I3

Während meiner Bauphase mit dem CTC Prusa I3 - meine Holzklasse-Drucker, habe ich es doch einmal wirklich probiert.

Als es Probleme mit dem Extruder gegeben hat, habe ich mich vertrauensvoll an die Web-Adresse gewandt, die mir mein Verkäufer in der EBAY-Anzeige angegeben hat. Und das sogar zwei mal.


Und was ist dabei herausgekommen. Nischt!!

Ich habe keine Antwort auf meine Fragen bekommen, geschweige denn irgend eine Information. Und das finde ich nun doch besonders doof.

Ein Anfänger bin ich ja nun nicht mehr, aber wenn eine Hilfe angeboten wird, nimmt man diese doch gerne an  und dann sollte das auch funktionieren. Leider war das bei diesem Projekt nicht der Fall.


Ich weiß ja, nicht jeder hat seinen CTC Drucker beim gleiche Verkäufer bestellt - aber wer auf die gleiche Anzeige angesprungen ist, kann mir ja im Kommentar gerne einmal seine Erfahrungen dazu mitteilen.

Freitag, 26. Mai 2017

Ersatzteile für den CTC Prusa I3 DIY geliefert

Ich war ja doch gespannt, ob und wie lange es dauert, bis mir die defekten Ersatzteile zu meinem CTC Prusa I3 DIY Drucker geliefert werden.

Bei Ankunft des Bausatzes war der Y-Achsen-Motor abgebrochen. Da hatte man aber schon vorgesorgt und eine Ersatzhalterung lag der Sendung bei.

Defekt waren aber auch das Netzteil und die Glasplatte für das Druckbett. Beim Netzteil hatte sich die Platine aus der Führung im Gehäuse gelöst.



Bei der Glasplatte war leider eine Ecke abgeplatzt und vollkommen zersplittert. Die war gar nicht mehr zu verwenden.

Ich habe dann beide Teile beim Lieferanten reklamiert und nach einer Rückfrage des Verkäufers - der konnte mit meinem Ausdruck "Borosilikatplatte" nichts anfangen -  wurde dann am 9. Mai eine Lieferung "asap" versprochen.

Nun kam heute (26.5.17) die Sendung bei mir an. Verschickt von der Firma Wintech GmbH in Hamburg per Einschreiben.

Es hat also etwas über 2 Wochen gedauert. Gegenüber anderen Erfahrungen mit Ebay-Käufen finde ich diesen Service ganz hervorragend und deshalb erwähne ich ihn auch lobend hier in meinem Blog.

Das war mal ein guter Start in den Tag.



Donnerstag, 25. Mai 2017

CTC Prusa I3 - Aufbau meines "Holzklasse" Druckers Teil 6 - Ordnung in der Verkabelung und Kalibrierung des Druck Betts


Eigentlich sollte hier schon der letzte Blogbeitrag zum Aufbau meines Prusa Clowns von CTC stehen.

Aber da hat mir der original Extruder einen Strich durch die Rechnung gemacht. Zwar lässt sich das Filament einführen, wird aber nur sehr schlecht weiter transportiert. Ich nehme an, der Druck des Zahnrades auf die Führungsrolle reicht nicht aus, um einen perfekten Transport des Filaments zu bewerkstelligen. Es gibt in diesem Extrudermodell auch keine Feder, die den Andruck regeln kann.

[Sollte bei meinen Lesern jemand sein, der da weiterhelfen kann, wäre ich sehr dankbar dafür.]

Ansonsten kommen viele Kabelbinder und auch ein Spiralschlauch zum Einsatz um den Drahtverhau vor der Steuerplatine zu bändigen.

Sicher hatte man es besser machen können, da aber der Drucker noch modifiziert wird, soll es bis dahin genügen.

Dann muss noch der Drucker eingestellt werden, d. h. die Höhe der X-Achse muss genau stimmen und das Druckbett muss kalibriert werden. Im Video ist das in einem Schnelldurchlauf zu sehen. Ich verweise aber auch auf meinen Blogbeitrag hier im Blog: Gemessen und für gut befunden

Gerne hätte ich noch den 1. Druck hier vorgestellt - aber da müssen wir uns noch etwas in Geduld üben.



    Summary: Order in the wiring and calibration

Samstag, 20. Mai 2017

CTC Prusa I3 - Aufbau meines "Holzklasse" Druckers Teil 5 - Extruder Modul und Verkabelung

Ich dachte nun geht es schnell.

Einfach mal das Extruder-Modul an der Halterung und X-Achse befestigen, die paar kabel einstekcen und bald  bin ich fertig damit.

Extrudermodul mit Motor, Extruder, Hotend und Kühler
Nun, es kam etwas anders. Hauptsächlich war es die Montierung der Extruder-Halterung auf der X-Achse, die Probleme bereitete. Wenn man die vorgeschriebenen Schrauben samt Muttern und Unterlegscheiben montiert - von hinten durch die Halterung an der X-Achse geführt - kann man das Extruder-Modul nicht montieren. Die Schrauben ragen zu weit heraus.

Nun könnte man diese abschneiden/-sägen. Aber ich dachte, wenn man die Schrauben umgekehrt einführt, funktioniert es auch. Ich habe aber nicht erwartet, dass durch die unglückliche Konstruktion der Halterung das Vorhaben zu einer kleinen Sisyphusarbeit ausartet.

Mit viel Geduld und einigen Werkzeugen habe ich dann dieses knifflige Arbeit nach vielen Minuten beendet. Das muss unbedingt bei einem Upgrade des Druckes geändert werden.

Leichter wurde es dann bei der Verkabelung der Steuerplatine (Arduino). Laut der Baubeschreibung sollte man auch sofort nach Einbau der Teile, die Verkabelung  vornehmen. Ich wollte diese Un-Ordnung nicht einhalten und habe erst nach Abschluss der Einbauarbeiten die Verkabelung vorgenommen.

In der Anleitung gibt es ein beziffertes Bild mit einer Beschreibung dazu, die allerdings auch Fehler enthält. So wird der Anschluss 16 für den zweiten Motor der Z-Achse nicht erwähnt. Ich habe nun eine Graphik dazu erstellt, die alle Anschlüsse mit der Bezeichnung zeigt.

Zuordnung der Anschlüsse auf der Steuerplatine

Nun fehlt nicht mehr viel bis zur Vollendung des Druckeraufbaues. Ich werden die Verkabelung noch in Ordnung bringen. Den Drucker noch einmal kalibrieren und dann den ersten Druck wagen. Das ist das Programm für Teil 6 meiner Serie. Und hier das Video zu Teil 5:




    Summary: In part 5, we install the extruder and wire the control board

Dienstag, 16. Mai 2017

CTC Prusa I3 - Aufbau meines "Holzklasse" Druckers Teil 4 - Führungs- und Gewindestange der Z-Achse - Y-Achsen Modul

Im 4. Teil dieser Baubeschreibung wird eigentlich nicht viel eingebaut. Für die Z-Achse sind das die Führungs- und Gewindestangen. Dazu kommt das vormontierte Y-Achsen Modul mit allen dazu gehörigen Teilen.

Hinten: Führungs- und Gewindestangen, Links: Obere Halterung, Rechts: Kleinteile und Stopp-Ring
Auch hier mussten die Öffnungen in den Halterungen (Pfeil) etwas erweitert werden, damit die Führungsstangen hineinpassen. Aber mit ein paar Feilstrichen war dieses Thema erledigt.

Das Y-Achsen Modul war vollständig vormontiert, mit Achsen, Buchsen, Riemen und Motor. Aber auch hier gab es eine kleine Fehlstelle. Ein Kabelbinder, der die Buchsen festhalten soll, war gebrochen. Der musste dann ersetzt werden.

Teil der Y-Achse - der Pfei zeigt auf den Gerissenen Kabelbinder
Dabei habe ich festgestellt, dass diese Kabelbinder ganz knapp an den Enden der Buchsen liegen und es da leicht zu Problemen kommen kann. Da sollte man sich eine andere Lösung suchen.

Ich habe zuerst die Gewindeachsen eingebaut. Das war nun eine andere Erfahrung, als mit meinem Geeetech I3 Acryl. Dort wurden Gewindestange und Motor mit einem Aluminium Kuppler verbunden. Hier war es nur eine Art Schlauch, die auf den verjüngten Teil ( M 5) aufgezogen wurde,

Rechts: auf M5 reduzierte Gewindestange mit dem Schlacuhverbinder
Damit das alles problemlos geht, habe ich den Schlauch dann etwas mit einem Heißluftgebläse erwärmt und dann auf die Motorachse gesteckt. Hält!!

Da ich nun für die folgenden Aufbauschritte keine Bilder habe - Kamera ist hingefallen und wohl defekt - muss ich dann auf das Video verweisen. Ich habe aber die Schritte hier noch in einer Reihenfolge dargestellt.
  1. Y-Achsen Modul wird auf die Gewindestangen aufgesetzt und eingeschraubt.
  2. Nach etlichen Zentimetern (bei mir waren es 8 cm) werden die Führungsachsen eingesetzt
  3. Die oberen Halterungen mit der erweiterten Öffnung werden angebracht (Tesafilm-Trick)
  4. Das ganze System wird dann durch Drehen an den 2 Gewindeachsen nach unten bewegt
  5. Ein Messstab aus Holz (15 cm) wird angefertigt
  6. Die Höhe wird mit dem Messstab eingestellt, korrigiert wird an beiden Gewindestangen.
  7. Die Stoppringe werden festgeschraubt
  8. Bauphase 4 ist fertig
Der Bau des  CTC (ist es eigentlich ein CTC?) Prusa I3 nähert sich dem Ende. Im nächsten Video werden dann der Extruder eingebaut und die Steuerplatine fertiggestellt. Das dürfte dann das letze Video der Baureihe sein. Und der Höhepunkt ist dann das Video # 6 mit der Inbetriebnahme des CTC Prusa I3 Druckers der "Holzklasse"

Hier das Youtube-Video zu diesem Bauabschnitt:




    Summary: Part 4 of the description of the CTC printer - Guide and thread rod of the Z-axis. Y-axis module

Sonntag, 14. Mai 2017

CTC Prusa I3 - Aufbau meines "Holzklasse" Druckers Teil 3 - Motore der Z-Achse und Display

Es sind ja nur ein paar Teile, zwei Motoren und das Display, die ich nun einbauen wollte. Da waren wohl keine großen Probleme zu erwarten, aber es kam doch etwas anders.

Wie ich schon an anderer Stelle geschrieben habe, ist der CTC Drucker-Kit ein moduler Bausatz. Viele Teile sind schon vormontiert und eingerichtet.

Die falsch montieren Stepper Motoren

So war es auch mit den 2 Motoren. Das sah erst mal alles gut aus, aber bei etwas Nachdenken  sah ich den Fehler. Die Motoren waren falsch in der Halterung montiert.

Bei diesem Aufbau geht das Kabel für den Drucker nach hinten weg durch ein Loch im Rahnen auf die Steuerplatine. Das war hier nun nicht möglich, da der Kabelanschluss nach vorne zeigte. Also mussten die Motoren gedreht werden. Dazu wird erst einmal die Halterung abgenommen.

Und da ist mir noch etwas aufgefallen. In der Halterung ist eine Öffnung vorgesehen, in die die Z-Achse eingesteckt wird. Und was war? Die Achse passte nicht in die Öffnung, die war etwas zu eng. Ich habe dann ein wenig mit einer Holzfeile nachgearbeitet - nun passt die Z-Achse hinein. Das musste natürlich an beiden Halterungen gemacht werden.

Zur Information: Auch bei den oberen Halterungen die noch eingebaut werden müssen, ist die Öffnung zu eng. Da muss ich dann auch nacharbeiten.

Manchmal bin ich doch etwas ungeschickt und bei mir wollten die Muttern nicht in den vorgesehen Öffnungen bleiben. Da habe ich zu meinem alten Trick gegriffen, und eine Seite der Öffnung mit einem Stück Tesa verklebt. Das hält die Muttern fest und erleichtert die Arbeit. Im Video ist das noch einmal genauer gezeigt.

Oben: Display Rückseite mit Resettaster (Pfeil) - Unten: Display Vorderseite mit Dreh-/Drucktaster

Was bleibt? Das Display. Damit gab es nun gar keine Schwierigkeiten. Mit zwei M 3 Schrauben wird das ganze befestigt - und bricht hoffentlich nicht sofort wieder ab.

Die Bedienung des Display geschieht mit dem von mir bevorzugten Dreh-/Druckschalter.

Wie das ganze dann beim Bauen aussah, zeigt meine Video. Viel Spaß damit - und den Kanal kann man auch abonnieren



    Summary: Small problems with the installation of the motors for the Z-axis and the display

Samstag, 13. Mai 2017

CTC Prusa I3 - Aufbau meines "Holzklasse" Druckers Teil 2 - Modul Y-Achse

Modul: Y-Achse

Der CTC Prusa I3 DIY ist kein normaler Bausatz in üblichem Sinn. Viele Teile des Druckers sind schon vormontiert und sollten mit wenig Aufwand zusammengebaut werden.

Modul Y-Achse vormontiert  zum Zusammenbau

Das ist nun aber nicht immer möglich. Mal sind es defekte Teile, mal sind es falsch montierte Motoren. Immer gibt es ein kleines Hindernis. Aber gebt mal zu, das ist doch auch der Spaß daran.

Das Modeul der Y-Achse besteht aus den Verbindungs (gewinde) Stangen, dem Druckbett und darauf montiertem Heizbett. Dazu ist ein Steppermotor zum Antrieb des Riemens  eingebaut.

Abgerissener Motor mit der Erstzhalterung
Ein kurzer Zwischenruf: die Motoren in meinem Bausatz sind nicht die bekannten NEMA Motoren sondern haben als Aufdruck den Namen Bohong Stepping Motor. Laut Internet auch eine Firma in China.

Und dieser Motor war wohl beim Transport abgerissen. Die Teile und der Motor lagen lose in der Verpackung. Erstaunlicherweise lag aber auch schon eine Ersatzhalterung dabei. Für mich ein Indiz, dass dieses Malheur wohl öfters auftritt.

Zum Anbauen der Halterung gebe ich noch den folgenden Aufbauhinweis. Zuerst die Halterung oben am Motor anschrauben, dann die Muttern in die Halteöffungen am Motor  legen. Dann mit den M 3 Schrauben den Motor fertig bauen. So kann man ohne Probleme die Halterung in den vorgesehenen Nuten einsetzen und festschrauben.

Der weitere Zusammenbau der beiden Teile macht nun keine Probleme mehr und ist in ein paar Minuten erledigt.

In der nächsten Folge werden dann die Teile der Z-Achse verbaut. Da gab es gleich auch ein kleines Problem.

Wie der Zusammenbau bei mir ausgesehen hat, zeige in ich meinem kleinen Video. Wie immer sind Kommentare hier und auf Youtube erwünscht. Und abonnieren Sie bitte meinen Kanal.


    Summary: In this video, I fix a motor mount and assemble the main frame and the module of the Y-axis.

Dienstag, 9. Mai 2017

CTC Prusa I3 - Aufbau meines "Holzklasse" Druckers Teil 1

Nachdem ich nun das Paket vollständig ausgepackt habe und keine weiteren Probleme entdeckt habe - über die 3 defekten Teile habe ich ja schon hier geschrieben - ging es dann an den Aufbau.

Das besondere bei diesem Kit ist, dass einzelne Baugruppen schon vorinstalliert und zusammengebaut sind. Somit bleibt viel weniger zu tun als bei den anderern, schon bekannten Bausätzen.

Hier einmal die Beschreibung zum Aufbau des Rahmens mit Netzteil, Lüfter und Steuerungsplatine:

Holzrahmen: Der Rahmen besteht aus 3 lasergeschnittenen Holzseiten aus 5mm mehrfach verklebtem Sperrholz. Die Schnittkanten sind sauber verarbeitet und die Passlöcher muss man auch nicht nacharbeitetn. Alles passt gut zusammen. Verschraubt wird das Ganze mit M3 Schrauben und Muttern. Und hier noch meine Rat: Nicht die Unterlegscheiben vergessen. Diese sind sehr wichtig für die Stabilität und den Zusammenhalt des Rahmens.


Auf dem ersten Blick erscheint mir der Rahmen nach dem Zusammenbau sehr zerbrechlich. Da melden sich die ersten Zweifel an, ob der Rahmen reichen wird.

Defektes Netzteil
Netzteil: Hier musste ich erst einmal zum Schraubenzieher greifen um das Netzteil zu reparieren. Wohl durch den Transport hat sich die Platine aus der Führung gelöst und lag ziemlich schräg im Gehäuse. Nach einem ersten Funktionstest habe ich dann das Gerät geöffnet - Garantie ist da erloschen - und habe die Platine richtig eingesetzt. Die anschließende Überprüfung ergab volle Funktionsfähigkeit. Und so wurde das Netzteil an der rechten Rahmenseite befestigt. Man muss da etwas die Löcher zur Befestigung suchen, ich habe sie hier einmal mit einem roten Kreis markiert.

Hier werden die
Schrauben eingeführt
Gewundert hat mich die Einbaurichtung des Netzteils. Bei den mir bisher bekannten 3-D Geräten waren alle Netzteile so eingebaut, dass die Netzkabel unten angeschlossen wurden. Dort wurden dann auch die 12 Volt entnommen. Beim CTC ist es nun umgekehrt und die Verbindung zum Netz wird oben eingeführt. Warum ist mir nicht ganz klar, Eventuell eine Sicherheitsvorkehrung ?!

Ich habe nun die Buchse für den Kaltgerätestecker und den Netzschalter mit M3 Schrauben eingebaut. Da kann man keinen Fehler machen, da die Buchse nur in einer Richtung in den Holzausschnitt passt. Danach werden die Kabel von hinten durch die vorgesehene Öffnung gesteckt und nach oben geführt. Dort soll(t)en sie mit dem Netzteil verschraubt werden. Nun war das aber nicht ganz so einfach, weil die Kabel extrem kurz sind. Irgendwie ist es dann doch gegangen, der Kabelstrang hängt aber sehr stramm am Netzteil und wird bein ersten Update geändert werden.


Ich könnte das ja schon jetzt machen, aber den ersten Aufbau des Druckers will ich genau nach den Vorgaben von CTC machen. Daher auch noch ein kleiner Hinweis - das auf CD mitgelieferte englischsprachige Handbuch enthält etliche Fehler. Also aufpassen und überprüfen beim Zusammenbau.

12 V Kühler
Kühler: Da gibt es ja nun keine Probleme. 4 lange M3 Schrauben, 4 Abstandshalter aus Plastik, 4 Unterlegscheiben und 4 Muttern. Das ist alles was man dazu braucht. Und natürlich die Einbaurichtung beachten. Das Etikett zeigt nach hinten.

Steuerungsplatine: Mit 4 Plastikclips, wie beim Einbau im PC, wird die Steuerungsplatine eingebaut. Es handelt sich um ein 2560 Revision A, also um ein älteres Modell und besteht aus einem Zusammenbau eines Arduino Mega 2560 und Ramps 1.4. Die Treiberbausteine für die Servomotoren sind ohne Kühlkörper geliefert. Da ich ja den ersten Zusammenbau genau nach den Angaben des Herstellers mache, werde ich da auch keine Kühlkörper aufsetzen.



Mit dem Einbau der Steuerelektronik ist der erste Teil des Aufbaus vollständig. In meinem Video habe ich noch einmal kurz die Arbeitsschritte aufgenommen. Viel Spaß damit und auch einen 👍oder einen Kommentar. Am besten ist es natürlich, den Kanal zu abonnieren.



    Summary: Assembling the CTC 3-D Printer Part 1

Samstag, 6. Mai 2017

Ein 3D-Drucker der "Holzklasse" - CTC Prusa I3 DIY - Erster Eindruck

Nachdem mir mein Geeetech Drucker in den letzten Tagen etwas Probleme bereitet hat, der Kontroller GT2560 A* soll mit der Version A+ ersetzt werden und auch das Hotend soll eventuell ausgetauscht werden, habe ich mich auch mal nach anderen Druckern umgeschaut.

Wie sagt man so schön "Andere Mütter haben auch schöne Mädchen". Bei Ebay ist mir dann auf der Suche nach dem Anet A8 der Bausatz eine CTC Druckers aufgefallen. Der war ja noch ein paar Euro billiger und nach meinem Preisvorschlag kam dann ein Preis unter 140 € zustande.

Außerdem sollte die Lieferzeit nur 2 Tage (!) betragen, aber als der dann endlich nach 4 Tagen hier ankam, war das auch in Ordnung.

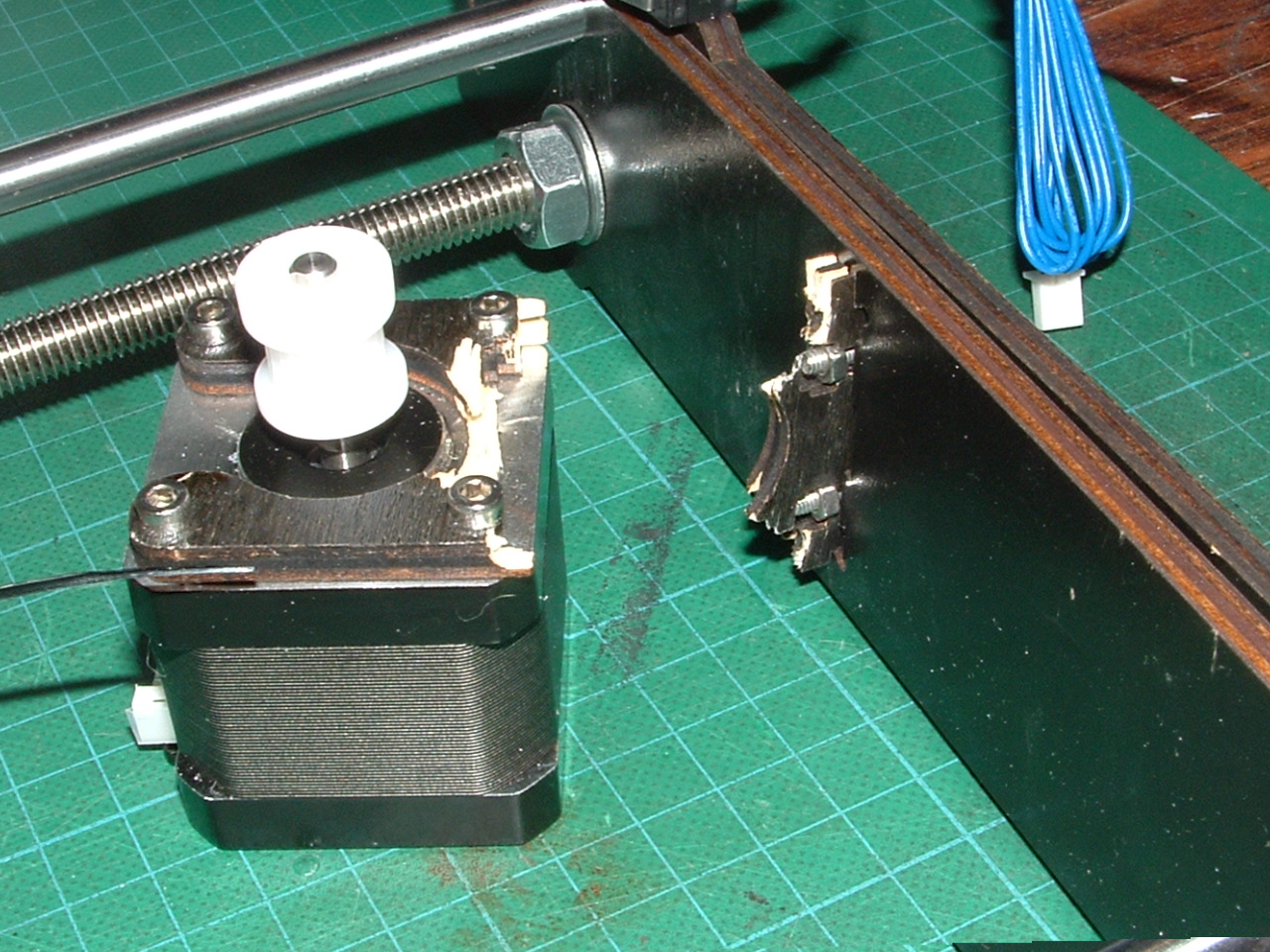

Abgebrochene Motorhalterung an der Y-Achse
Nicht in Ordnung waren 3 Bauteile, die gebrochen oder fehlerhaft im Karton lagen. Dieser war eigentlich sehr gut mit Schaumstoff ausgefüllt und auch sonst sollte es nicht an der Verpackung gelegen haben. Trotzdem war die Halterung des Y-Motors abgebrochen.

Hier mal ein kurzer "Abschweif". Wie schon aus meinem Titel zu ersehen ist, spreche ich von einem Bausatz, bei dem der Rahmen aus 5 mm Sperrholz ist. Gegenüber dem 8 mm Acryl des Geeetechs, kommt mir das Gerät schon sehr fragil vor. Aber das werde ich dann beim Aufbau sehen.

Warum die Motorhalterung gebrochen ist, kann man ja schon aus der Montierung sehen. Da hängt ein verhältnismäßig schwerer Motor an einer sehr dünnen Holzmontierung. Das muss ja beim Transport krachen. Und das ist ja wohl auch bei CTC schon bekannt, denn ein Ersatzstück liegt dem Bausatz schon bei. Und das werde ich auch als erstes mit einem 3D-Druck ersetzten.

Ecke der Borosilikat-Glasplatte zersplittert
Dann war da die schön in der Noppenfolie verpackte Borosilikat-Glasplatte. Schon beim herausholen aus der Verpackung hat es so verdächtig geknistert. Und dann habe ich die Bescherung gesehen. Die Glasplatte, die man schon mit blauem Band beklebt hat, war an einer Ecke zersplittert. Nun ist das ja wohl nicht das erste Mal, dass Glas beim Transport kaputt geht, aber ärgerlich ist es doch. Und gerade weil es eine Borosilikat-Glasplatte sein sollte. Nun habe ich in meinem Fundus weitere Glasplatten liegen, die ich dann benutzen kann.

Ich denke aber, bei richtiger Lagerung innerhalb der Versandkiste wäre die Glasplatte wohl noch ganz. Die Glaskante lag wohl etwas frei und wurde dann beim Transport einfach abgeknickt.

Schlampig eingebaute Netzteilplatine
Sehr schlecht fand ich aber den Zustand des Netzteil. Das 12V 15 W Netzteil lag in der eigenen Verpackung. Aber! Auf dem Bild sieht man, wie schludrig man dieses Netzteil zusammengebaut hat. Die Platine liegt schräg im Gehäuse und macht keinen sehr sicheren Eindruck. So werde ich auf alle Fälle das Netzteil nicht benutzen.

Ich nehme aber an, dass das Gerät ansonsten funktionieren wird und werde es deshalb reparieren. Klar die Garantie geht dann wohl verloren, aber ich will nicht wochenlang auf einen Ersatz warten.

Der Verkäufer wurde von mir schon in Wort und Bild über die Probleme informiert und hat sogar schon geantwortet. Er fragt an, ob ich mein Geld zurück haben will oder einen neuen Drucker. Ich denke, da hat man dort in China wohl gar nicht richtig überlegt. So ehrlich wie ich bin 😊, habe ich geantwortet, dass mir ein Ersatz der defekten Teile reichen würde.

Das war nun mein erster Eindruck. Über den Aufbau und meine weiteren Erfahrung werde ich dann hier weiter berichten.

    Summary: My first impression of the CTC Prusa I3 3D printer with a wooden frame
